2205冷轧不锈钢平板

2205（S31803、S32205）双相钢是中合金型双相不锈钢，它在中性氯化物溶液和H2S中的耐应力腐蚀性能优于304L、316L奥氏体不锈钢及18-5Mo型双相不锈钢。可进行冷、热加工及成型,焊接性良好,该钢适用作结构材料,是目前世界在双相不锈钢中应用特别普遍的牌号。为了改进相的平衡和避免有害相的析出,近年从UNSS31803钢又派生出UNSS3205,后者具有更窄的区间。

焊接性能：2205双相不锈钢的焊接性能良好,热裂纹倾向低,脆化倾向小。适宜采用MAW、GTAW、GMAW和SAW法进行焊接;采用GTAW法焊接时需填丝;一般不需焊前热和焊后热处理。为使焊缝和焊接HAZ能有合适的奥氏体数量以保证焊缝和接头有满意的力学与耐腐蚀综合性能,焊接时必须注意线能量和层间温度。SAF2205与SAF2304使用的是相同的焊丝和焊条。在非常苛刻的介质中使用SAF205高耐蚀的焊接件时,要求采用焊接超级双相不锈钢SAF2507时使用的25.10.41 25.10.4LR和25.10.4LB焊丝和焊条

冷、热加工性能：用于不锈钢的成型操作同样也适用于0022NiMo3N钢种,但像深冲、深拉、旋压等冷成型要比奥氏体不锈钢困难。一般冷变形超过10%,需要固溶退火处理。SAF2205钢既可冷弯也可热弯,冷弯后一般不需热处理,但是当弯曲超过20%变形量或使用条件有产生应力腐蚀危险时,则应采用固溶退火处理。热成型如热弯应在1150-950℃温度范围内进行,低于950℃会进入o相脆性范围,热成型后应进行固溶退火处理。

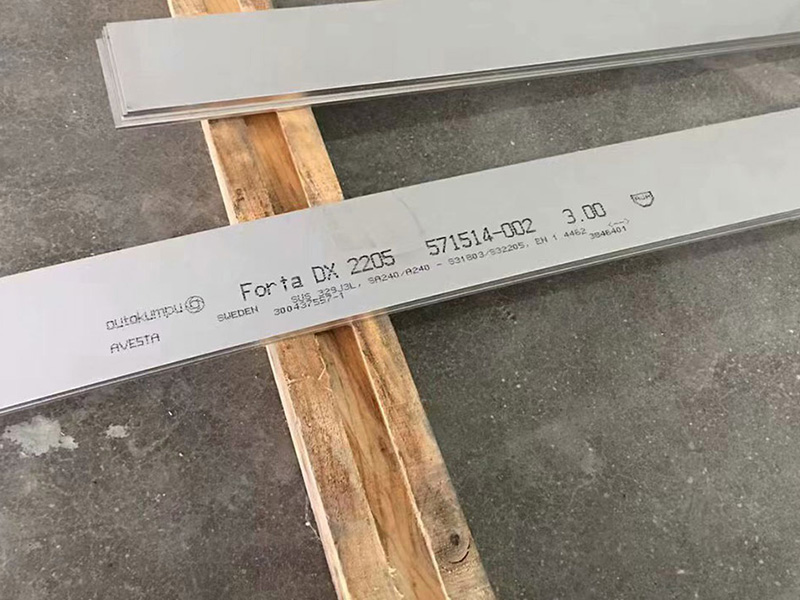

产品参数

厚度：0.3-3.0mm

宽度：1000/ 1219/ 1500

处理工艺：冷轧平板

生产厂家：太钢 宝钢 酒钢 奥托昆普 新日铁 东特 青山等

加工服务：粗加工（开平、分条）、深加工（冲压、折弯）、表面研磨（拉丝、8K镜面、油磨）

成分性能

各国2205牌号对照表


化学成分/chemical composition

力学性能/mechanical property
